箱式變壓器,作為一種高效且靈活的電力設備,廣泛應用于現代電力系統中。它以其緊湊的結構、優良的性能和便捷的維護,贏得了眾多用戶的青睞。本文將詳細探討箱式變壓器的配置組成,以及這些組成部分如何共同工作以確保變壓器的穩定和安全運行。
一、箱式變壓器的外殼與結構

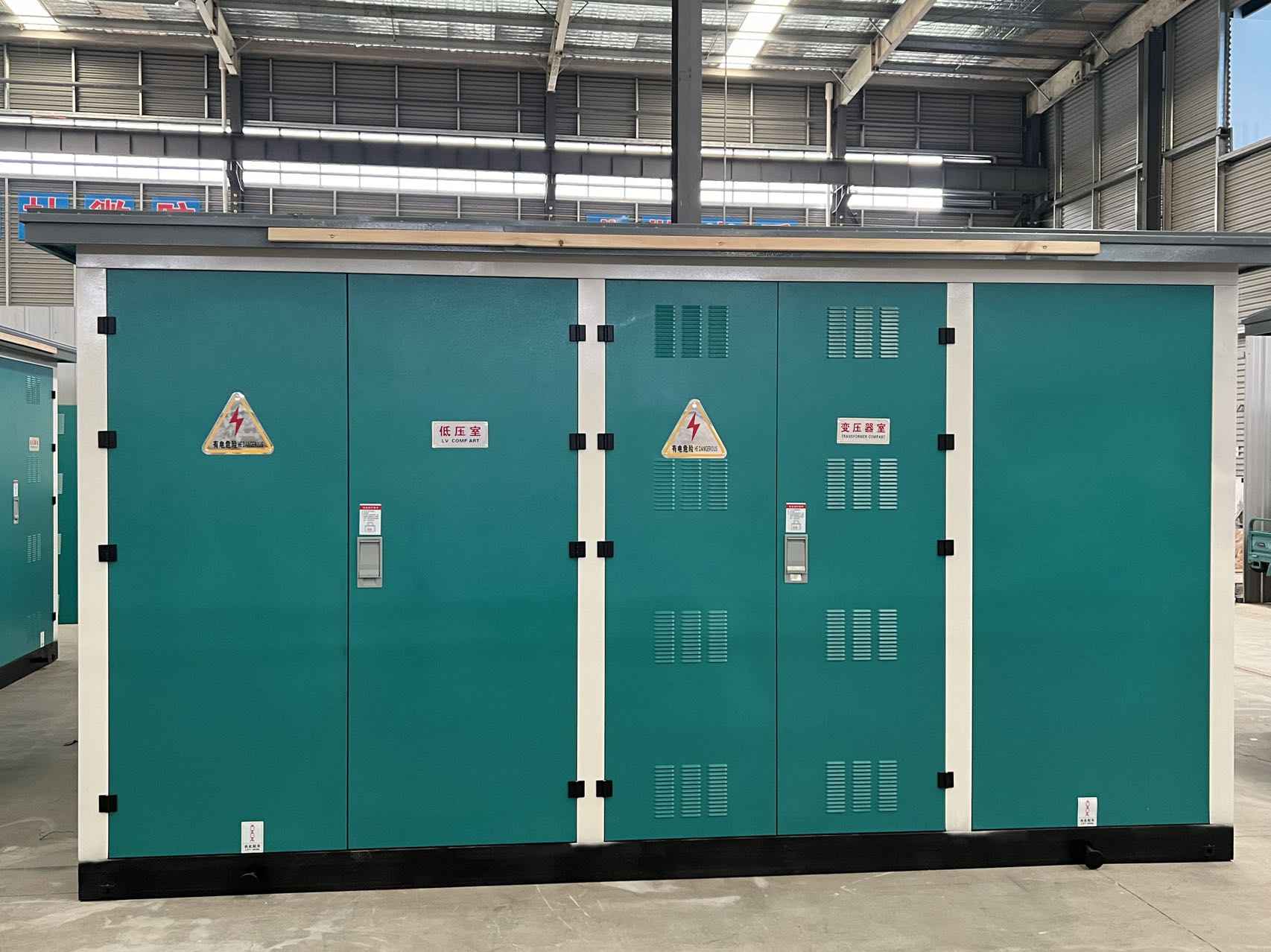

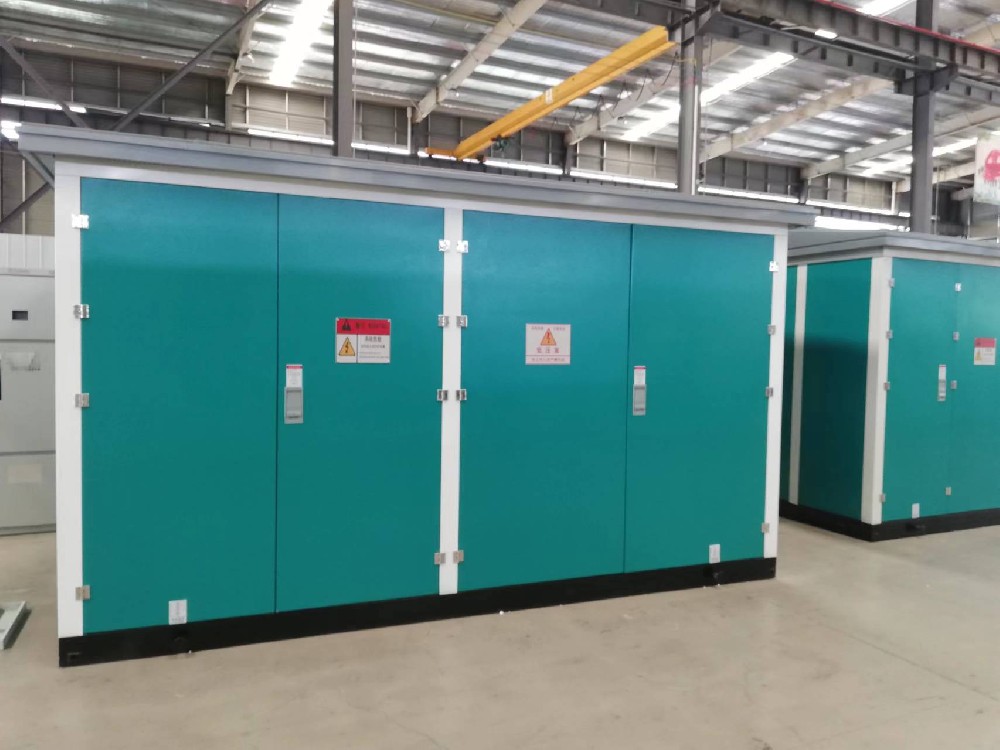

箱式變壓器的外殼通常采用鋼板或鋁合金材料制成,具有優良的防護性能,能有效抵御外界環境的侵蝕。外殼內部設置有隔熱層,以降低設備運行時產生的熱量對外部環境的影響。此外,外殼上還配備有散熱裝置,如散熱片、風扇等,以確保變壓器在高溫環境下也能正常運行。
二、變壓器本體

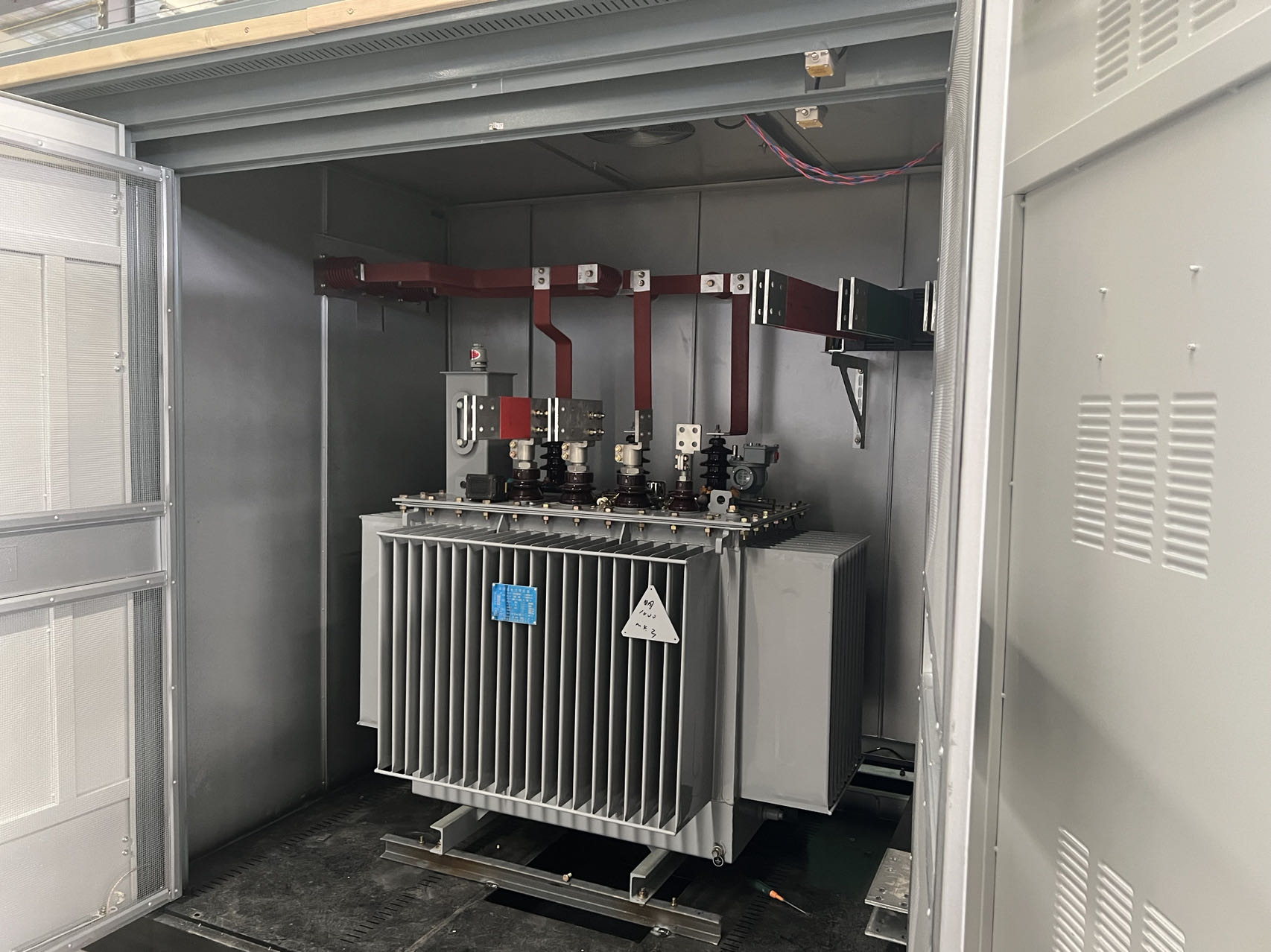

變壓器本體是箱式變壓器的核心部分,主要由鐵芯、線圈、絕緣材料和冷卻裝置等組成。鐵芯通常采用硅鋼片疊制而成,具有良好的導電性和磁性能。線圈則繞制在鐵芯上,用于實現電壓的升降變換。絕緣材料用于確保線圈與鐵芯之間的電氣隔離,防止電氣故障的發生。冷卻裝置則負責降低變壓器運行時產生的熱量,確保設備溫度在正常范圍內。
三、高低壓開關設備

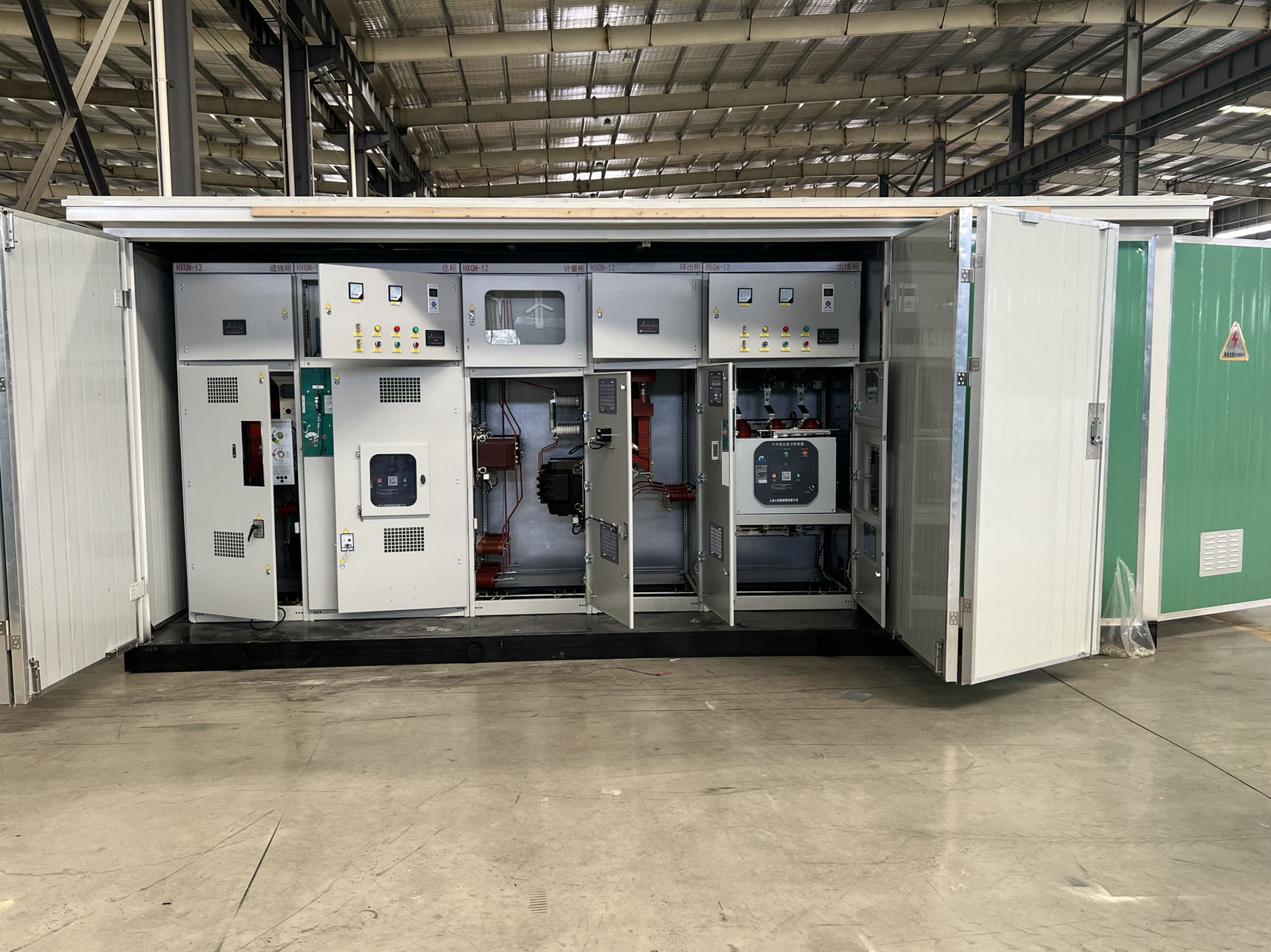

箱式變壓器還配備了高低壓開關設備,用于控制變壓器的投切和保護電路。這些開關設備通常包括斷路器、負荷開關、隔離開關等,能夠實現對變壓器的遠程控制和自動保護功能。此外,開關設備還具備過載、短路、接地等保護功能,確保變壓器在異常情況下能夠安全斷開電源。
四、保護裝置與監控系統
為了確保箱式變壓器的安全運行,還需要配備相應的保護裝置和監控系統。保護裝置包括電流互感器、電壓互感器、繼電器等,用于實時監測變壓器的電氣參數和運行狀態。監控系統則通過采集這些數據,對變壓器的運行狀況進行實時分析和預警,以便及時發現和處理潛在問題。
五、輔助設備
箱式變壓器還配備了一些輔助設備,如照明裝置、接地裝置、操作手柄等,以提高設備的易用性和安全性。這些輔助設備雖然不直接參與變壓器的電氣轉換過程,但它們在設備的安裝、調試、運行和維護過程中發揮著重要作用。
綜上所述,箱式變壓器的配置組成包括外殼與結構、變壓器本體、高低壓開關設備、保護裝置與監控系統以及輔助設備等部分。這些組成部分相互協作,共同確保了箱式變壓器的穩定和安全運行。在實際應用中,用戶應根據實際需求選擇合適的箱式變壓器型號和配置,以滿足電力系統的需求。同時,定期對箱式變壓器進行檢查和維護,確保其保持良好的運行狀態,也是保障電力系統穩定運行的重要措施。
